[Ma...] Posted June 22 Share Posted June 22 Hallo alle zusammen, wie macht ihr es, wenn ihr die Funktion im Bauteil ersetzen nutz um zum Beispiel gespiegelte Teile oder neue CAD Stände zu messen. Wir haben hierbei ganz oft das Problem, dass die CAD Modelle nicht an der selben Stelle liegen und es somit keine Möglichkeit gibt diese Sinvoll zu ersetzen. Das Problem ist, dass sich alles immer auf das Globale Koordinatensystem bezieht. Habt ihr hierzu Erfahrengen sammeln können und kennt ihr vielleicht eine Lösung für unsere Probleme? Ähnliches Thema ist mir dann auch aufgefallen. Der Ursprung der Hintergrundansicht bzw. des Linealrasters bleibt ebenfalls am Ursprung des Globalen Koordinatensystems. Meiner Meinung nach, wäre es viel Sinnvoller es würde sich dann auf meine Hauptausrichtung beziehen. Grüße Link to comment https://qualityforum.zeiss.com/topic/26857-cad-modell-ersetzen/ Share on other sites More sharing options...
[Jo...] Posted June 22 Share Posted June 22 (edited) Hallo Marc, das Thema gab es mit unterschiedlichen Foki in der jüngeren Vergangenheit mehrfach. Gehe bitte in das Unterforum "Zeiss inspect" und suche nach "cad". So solltest du die Threads problemlos finden. Wenn sich daraus nicht alles beantworten lässt, kannst du gerne nochmal mit präzisierter Fragestellung hier weitermachen 🙂 Viel Erfolg! Edited June 22 Link to comment https://qualityforum.zeiss.com/topic/26857-cad-modell-ersetzen/#findComment-152009 Share on other sites More sharing options...
[Ma...] Posted June 23 Author Share Posted June 23 Hallo Jochen, Danke für die Antwort. So 100% hat mir die Suche nicht weiter geholfen. Ich werde das Teil jetzt komplett neu aufsetzten. Die aktuelle Möglichkeit in dieser Situation gefallen mir jedoch leider gar nicht das macht der ein oder andere Mitbewerber besser 😄 Denn wenn ich mein CAD Modell zu beginn direkt mit Einzeltransformation an die richtige Stelle Schiebe, sodass mein Globales und das benötigte Koordinatensystem übereinstimmen habe ich bei einer neuen Version des CAD Modelles ja keine Chance dieses zu ersetzen. Das "neu" CAD Modell wird wieder am ursprünglichen Platz importiert und die manuelle Verschiebung wurde nicht berücksichtigt. Ich hätte mir gewünscht, dass bei der Funktion im Bauteil ersetzen bei CAD Modellen sozusagen ein Best Fit voran geht um die Lage sicherzustellen. Das würde uns das Leben um einiges leichter machen. Wir sind in der Automobilbranche unterwegs und hier ist es nun mal so, dass wir ganz oft unsere Bauteile in Fahrzeuglage konstruieren und somit die Ausrichtung bzw. Lage im CAD Modell nicht dem Bezugssystem in der Zeichnung entspricht. Grüße Link to comment https://qualityforum.zeiss.com/topic/26857-cad-modell-ersetzen/#findComment-152039 Share on other sites More sharing options...
[Jo...] Posted June 23 Share Posted June 23 (edited) Hallo Marc, das Cad in einem neuen Projekt importieren, die Anpassungen vornehmen, exportieren und dann ersetzen geht nicht? Alternativ auch in einer anderen Software. Edited June 23 Link to comment https://qualityforum.zeiss.com/topic/26857-cad-modell-ersetzen/#findComment-152041 Share on other sites More sharing options...
[No...] Posted June 23 Share Posted June 23 (edited) Inspect hat m.W. keine Exportfunktion für CAD-Modelle, egal in welchem Format. Ist leider nicht so wie in Calypso. Edited June 23 Link to comment https://qualityforum.zeiss.com/topic/26857-cad-modell-ersetzen/#findComment-152043 Share on other sites More sharing options...
[Jo...] Posted June 23 Share Posted June 23 Please sign in to view this username. danke für die Richtigstellung, hab gerade leider keine Zeit es selber auszupropieren. Kann man auf ein CAD in der Zwischenablage die Transformationen for dem Hinzufügen ausführen? Link to comment https://qualityforum.zeiss.com/topic/26857-cad-modell-ersetzen/#findComment-152045 Share on other sites More sharing options...

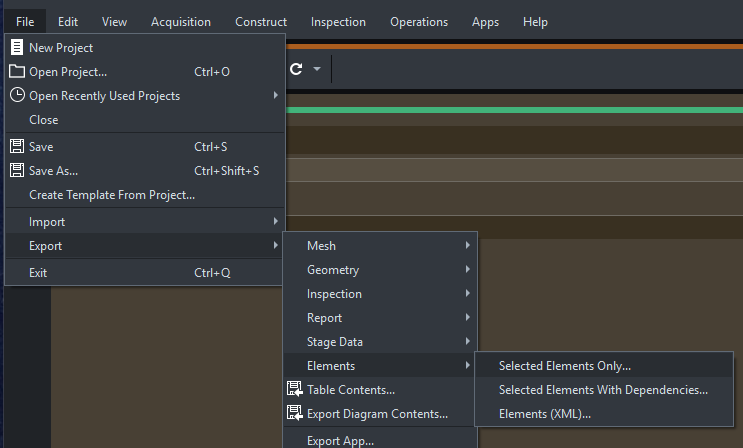

[na...] Posted June 23 Share Posted June 23 You can try File -> Export -> Elements -> Selected Elements Only and save to cad.zelements Link to comment https://qualityforum.zeiss.com/topic/26857-cad-modell-ersetzen/#findComment-152047 Share on other sites More sharing options...
[Re...] Posted June 23 Share Posted June 23 Hallo zusammen, ihr fügt das neue CAD ein, aber in die Zwischenanlage. Dann bearbeiten und abgleichen mit dem "alten CAD" wenn alles passt dann Hochziehen und "Bauteil ersetzten" Machen wir regelmäßig und funktioniert ohne Probleme. Grüße 2 Link to comment https://qualityforum.zeiss.com/topic/26857-cad-modell-ersetzen/#findComment-152075 Share on other sites More sharing options...
[Na...] Posted June 24 Share Posted June 24 Hallo, das CAD kann wie von Please sign in to view this username. beschrieben über die Zwischenablage importiert werden. Beim Verschieben -> Ersetzen lässt sich auf diesem Wege das Ziel-Koordinatensystem auswählen. Im Ausrichtungsmenü Operationen -> Ausrichtung gibt es die Kategorie 'Einzelelement-Transformation'. Damit lässt sich das CAD vor dem Ersetzen transformieren. Nach dem Import ist diese Funktion häufig sehr nützlich: ZEISS Quality Tech Guide Nanno 2 Link to comment https://qualityforum.zeiss.com/topic/26857-cad-modell-ersetzen/#findComment-152077 Share on other sites More sharing options...
[Re...] Posted June 26 Share Posted June 26 (edited) Please sign in to view this quote. Hallo Nano, Ich hatten auch guten Support durch dich 👍. Wir hatten schon öfters Kontakt über die Hotline..."EGO" Grüße Edited June 26 Link to comment https://qualityforum.zeiss.com/topic/26857-cad-modell-ersetzen/#findComment-152229 Share on other sites More sharing options...
